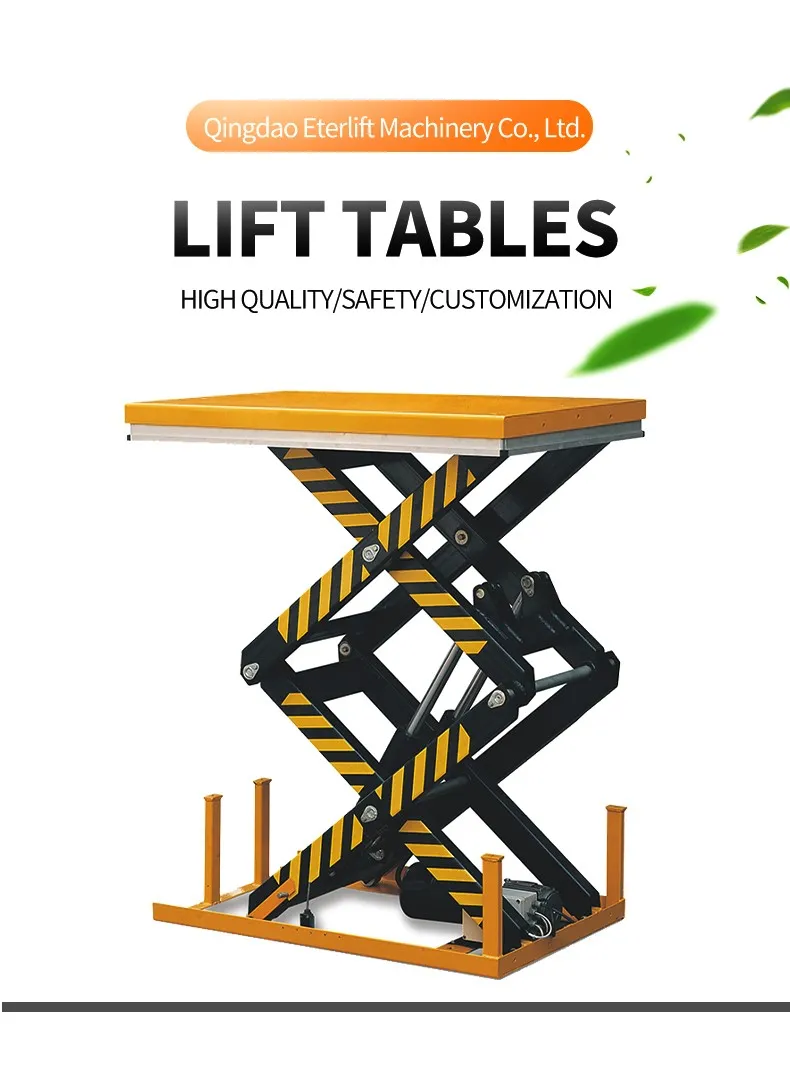

Một thang máy kéo đôi có hai giai đoạn kéo hoạt động song song, với mỗi bộ kéo hỗ trợ một nền tảng nâng.
Xi lanh thủy lực thường sẽ áp dụng lực cho một trong các giai đoạn cắt kéo này, khiến cánh tay mở rộng và nâng cao nền tảng.
Vị trí của xi lanh thủy lực phụ thuộc vào thiết kế thang máy và hành vi nâng mong muốn. Có một vài địa điểm phổ biến:
Ở chân đế (đầu cố định):
Xi lanh thủy lực được gắn gần đáy của nền tảng, thường là tại một điểm mà các cánh tay cắt được nối với một khung cơ sở cố định. Vị trí này là phổ biến nhất vì nó cho phép điều khiển đơn giản trên phần mở rộng cánh tay.
Ở giữa kéo:
Trong một số thiết kế, xi lanh thủy lực có thể được gắn giữa hai bộ cánh tay kéo, hoặc đẩy hoặc kéo để tạo ra lực cần thiết để mở rộng hoặc rút lại kéo. Vị trí này có thể giúp cân bằng tải và tạo ra chuyển động mượt mà hơn, thậm chí nhiều hơn trong quá trình nâng.
Trên đầu thang máy (phía trên kéo): **
Trong một số thiết kế, xi lanh thủy lực được gắn phía trên cánh tay kéo, đẩy xuống bục để nâng nó lên. Cấu hình này ít phổ biến hơn nhưng có thể được sử dụng trong một số thiết kế nhất định trong đó không gian ở cơ sở bị hạn chế hoặc vì lý do cơ học cụ thể.
Điều cần thiết là phải xem xét phân phối lực trong suốt thang máy. Các xi lanh thủy lực phải được định vị để tạo ra chuyển động cân bằng. Nếu xi lanh được đặt quá xa sang một bên, nó có thể khiến nền tảng nghiêng hoặc di chuyển không đều.
Trong thang máy kéo đôi, đặc biệt, đảm bảo vị trí của xi lanh là vị trí trung tâm hoặc có vị trí đối xứng có thể cải thiện sự ổn định và kiểm soát nâng.
Vị trí của xi lanh cũng ảnh hưởng đến cách tải được phân phối trên các cánh tay kéo. Các xi lanh nên được đặt theo cách phân phối tải đều trên toàn bộ cơ chế nâng.
Nếu xi lanh thủy lực quá nhỏ hoặc nằm ở vị trí không đúng cách, nó có thể không nâng đều nền tảng hoặc có thể gây ra quá mức trên cánh tay kéo.
Tùy thuộc vào hệ thống thủy lực (cho dù bạn đang sử dụng xi lanh một tác dụng đơn hoặc tác dụng kép), chất lỏng thủy lực sẽ đẩy hoặc kéo piston vào bên trong xi lanh. Hệ thống nên được thiết kế để xử lý các áp lực cụ thể cần thiết cho thang máy.
Đảm bảo rằng vị trí của xi lanh thủy lực không can thiệp vào hoạt động an toàn của thang máy. Cần phải rõ ràng về bất kỳ bộ phận chuyển động nào và các cơ chế an toàn (như công tắc giới hạn) nên được tích hợp để ngăn chặn sự mở rộng quá mức hoặc rút lại quá mức.

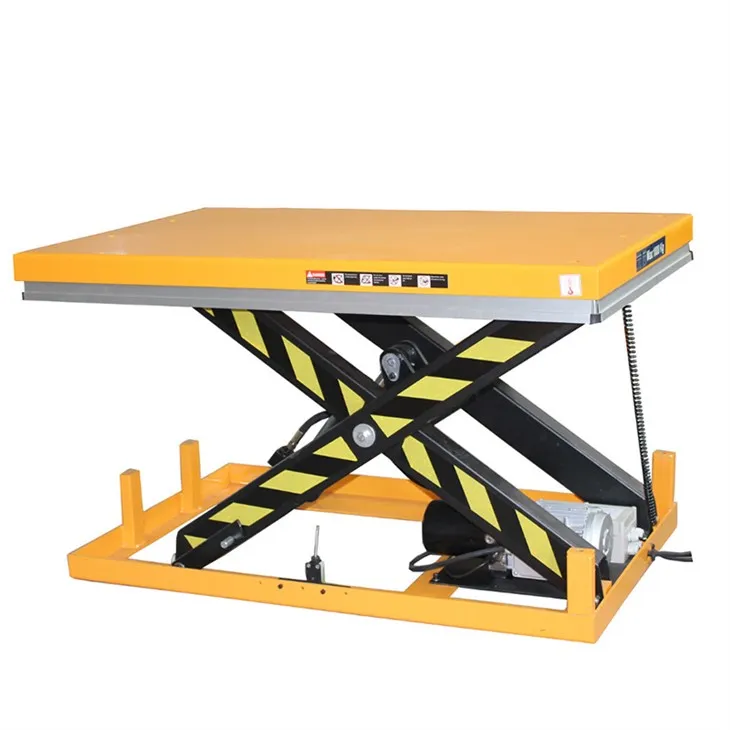

Chú phổ biến: Bàn nâng cắt kéo cố định, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, tùy chỉnh, mua, giá rẻ, để bán, được sản xuất tại Trung Quốc
